PCBA加工流程涉及到PCB板制造、PCB來料元器件采購與檢測、SMT貼片加工、DIP插件加工、后焊處理、程序加載、PCBA測試、老化等一系列工序。供應鏈和制造鏈條較長，任何一個環節出現缺陷都會導致PCBA成品質量大批量不合格，造成嚴重后果。因此整個pcba加工流程的質量管理尤為重要。

　　1、PCB電路板制造

　　接到PCBA加工訂單之后召開產前會議尤為重要，主要是對PCB圖紙及文件進行工藝分析，并根據不同客戶需求提交可制造性報告(DFM)。很多小廠家不重視這一點，結果不僅容易出現因PCB設計不良而導致的品質問題，還會造成大量的返工和返修工作。

　　2、PCBA來料元器件采購與檢驗

　　需要嚴格把控元器件采購渠道，一定要從大貿易商、原廠拿貨，避免使用舊料、假料。另外，還需設立專門的PCBA來料檢驗崗位，嚴格檢驗以下項目，確保元器件無故障。

　?、貾CB：檢查回流焊爐溫度測試，無飛線的過孔有無堵塞、漏電，板面有無彎曲等。

　　②IC：檢查絲印與BOM是否完全一致，恒溫恒濕保存。

　?、燮渌Ｓ梦锪希簷z查絲印、外觀、功率測量等。

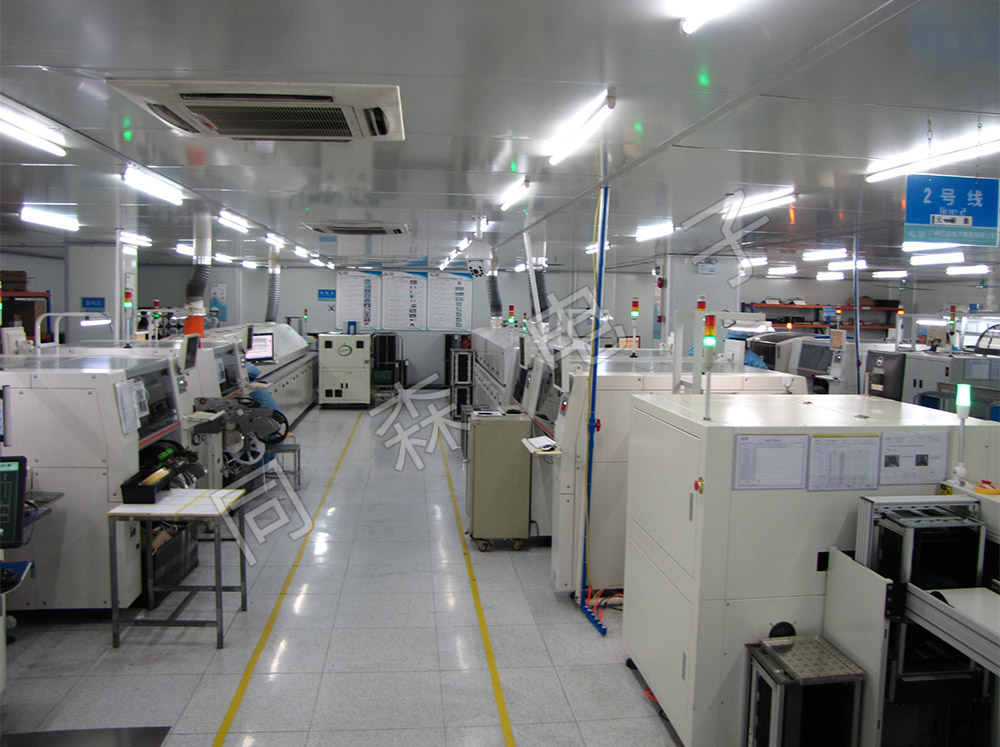

　　3、SMT貼裝工藝

　　焊膏印刷、回流焊爐溫控是SMT組裝的重點，需采用品質要求較高、加工要求較好的激光鋼網。根據PCB板的要求，需要增加或減少一些鋼網孔或U型孔，鋼網可根據工藝要求制作。其中回流焊爐的溫度控制對于錫膏的潤濕性以及PCBA的牢固性至關重要，可按照正常的SOP作業指南進行調整。

　　另外，嚴格執行AOI測試，可大大減少人為因素造成的不良。

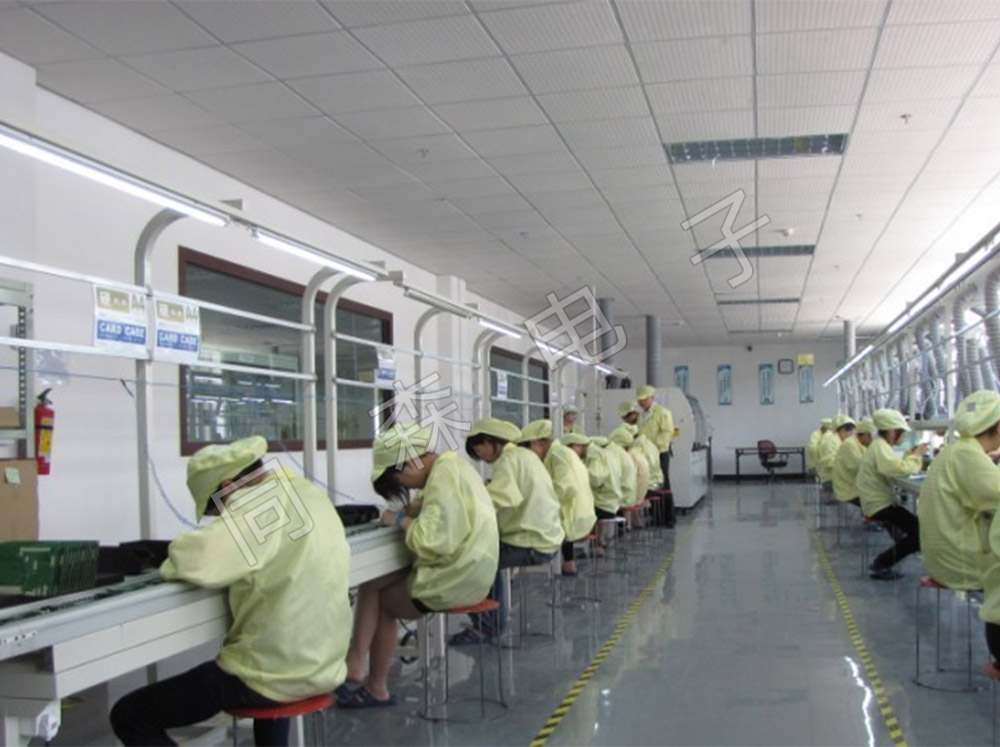

　　4、插件加工

　　在插件加工過程中，過波峰焊的模具設計細節是關鍵，如何利用模架大幅度提升良率是PE工程師要不斷實踐總結的工藝經驗。

　　5、程序載入

　　在之前的DFM報告中，可以建議客戶在PCB上設置一些測試點(測試點)，以便在PCB所有元器件焊接完成后，測試PCBA電路的導通性。如果有條件，可以讓客戶提供程序，通過機臺將程序燒錄到主控IC中，更直觀的測試各種觸摸動作，從而驗證整個PCBA功能的完整性。

　　6、PCBA板測試

　　對于有PCBA測試需求的訂單，主要的測試內容有ICT(電路測試)、FCT(功能測試)、老化測試、溫濕度測試、跌落測試等。

　　其實PCBA加工、PCBA來料的知識遠不止這些，上面每一點都可以用很長的篇幅來闡述。本文僅從宏觀角度闡述PCBA定制加工品質控制要點，希望對從業者有所幫助。
